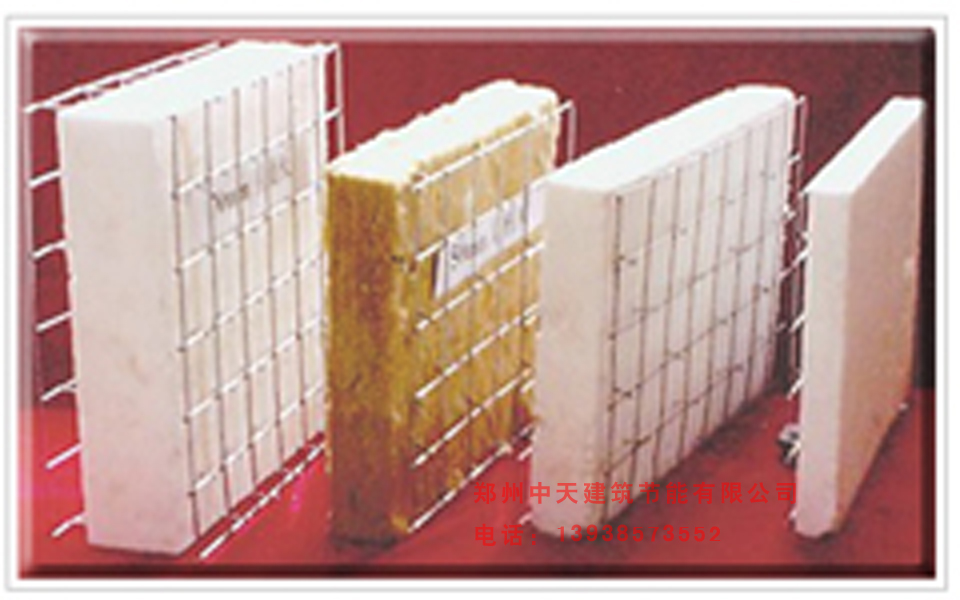

泰柏板是一種新型建筑材料,選用強化鋼絲焊接而成的三維籠為構架,阻燃EPS泡沫塑料芯材組成,是目前取代輕質墻體較理想的材料.是以阻燃聚苯泡沫板，或巖棉板為板芯，兩側配以直徑為2mm冷拔鋼絲網片，鋼絲網目50×50mm，腹絲斜插過芯板焊接而成，主要用于建筑的圍護外墻、輕質內隔斷等。
產品廣泛用于建筑業.裝飾業內隔墻,圍護墻,保溫復合外墻和雙輕體系(輕板,輕框架)的承重墻,以用樓面,屋面,吊頂和新舊樓房加層,衛生間隔墻,并且可作弄何貼面裝修等.
特點：具有較高節能，重量輕、強度高、防火、抗震、隔熱、隔音、抗風化，耐腐蝕的優良性能，并有組合性強、易于搬運，適用面廣，施工簡便等特點。
用途：適用于高層多層工民建筑物。
5-2-6 泰柏板工程的施工組織及方法
5-2-6-1 泰柏板簡介
泰柏板為焊接鋼絲組成三維空間骨架，中間填充阻燃泡沫聚苯乙稀條的墻體材料；
泰柏板的標準尺寸為：2.44m×1.22m×0.076m，其生產工藝流程：
泡沫切條 → 之字條成型 → 焊接裝板 → 質檢 → 成品 → 入庫；
整個生產過程按科學管理流程由生產車間完成。
泰柏板分類：
|
序號
|
代號
|
阻燃型聚苯乙稀泡沫塑料內芯型式
|
連接兩側網片的腹絲型式
|
|
1
|
T
|
板條并接
|
之字條
|
|
2
|
S
|
整板
|
相鄰兩排腹絲為反向斜插或之字形斜插（直插）短鋼絲
|
|
注：鋼板網架聚苯乙稀夾芯板可參照區分
|
5-2-6-2 泰柏板的性能
自重輕、強度高 依最輕型（85kg/m2）泰柏墻計，許用載荷為：
|
泰柏墻高m
|
軸向許用荷載Kg/m
|
橫向許用荷載Kg/m2
|
|
2.5
|
7440
|
195
|
|
3.05
|
6250
|
122
|
|
注：水泥砂漿強度等級不低于M10
|
重量輕 泰柏板自身重≤4kg/m2，抹灰成墻后：
|
墻厚mm
|
構造
|
單位重4kg/m2
|
|
90
|
兩面各有20mm厚水泥砂漿
|
≤85kg/m2
|
|
110
|
兩面各有30mm厚水泥砂漿
|
≤124kg/m2
|
|
130
|
兩面各有25mm砂漿＋15mm石膏或輕漿層
|
≤140kg/m2
|
5-2-6-3 泰柏板的特點隔音性好：104－124kg/m2之墻體≥40dB；140kg/m2之墻體≥45dB.
抗震：鋼絲網架連成整體，大的震動不會成碎塊跌落，很適合高地震烈度地區使用。
耐火極限高：墻體兩邊均涂以20mm厚水泥砂漿，其耐火極限為≥1.3小時；墻體兩邊均涂以30mm厚水泥砂漿，其耐火極限為≥2小時。
高熱阻：節省空調能源；泰柏墻板的熱阻為1.31m2 h℃/kcal，性能優于兩磚墻。 抗凍冰融
其他使用優點：
運輸方便無損耗，安裝輕便快捷，可隨意拼接，不怕碰撞摔跌，不怕水浸。穿埋管道，轉彎懸掛，局部更改均甚方便。易于保證質量，縮短工期。
5-2-6-4 操作工藝夾心板輕質墻板抹灰工藝流程為：泰柏板安裝工序交接 → 泰柏板周邊、電器管線和開關等部位堵縫 → 抹細石砼基層 → 中層灰 → 罩面層 → 灑水養護 → 檢查驗收。
1.基層處理：抹灰前應先將墻體與樓地面連接處25-30mm縫隙內填實，電器管線、開關；U碼以及各種預埋件連接處局部除去聚苯乙烯泡沫處在清理干凈后用1：3水泥砂漿填縫密實。
2.抹底層細石砼基層：泰柏板剛度較差，易產生變形，為此，基層采用25-30mm厚細石砼與橫絲、“之”字形網片形成網片細石砼基層，以增加其強度和整體剛度。細石砼強度等級C25，配合比為：32.5級水泥：中砂：5-10mm碎石=1：1.553：2.887，坍落度30-50mm.
抹底層細石砼時應用木抹子反復揉搓，使細石砼基層密實，墻面應粗糙，厚度以覆蓋附加網片為宜。
3.抹中、面層砂漿：底層細石砼抹好后，在門窗口角、垛、墻面等處吊垂直、套方和抹灰餅。如灰餅厚度過大，分中、面層二次抹灰，如灰餅厚度在5-8mm之間，直接抹面層砂漿，抹中層砂漿時要用刮板找平，表面搓毛；抹面層砂漿時，除按中間相同方法抹灰外，用木抹子搓毛、壓密實，并在收水后用鐵抹子收面。面層收面要求為毛光，滿足精裝修要求即可，以減少和控制裂縫出現。
4.每層抹灰層間隔時間：應待前一抹灰層七八成干并應視氣溫情況確定，由于泰柏板底層細石砼過厚，正常情況下應間隔3d以上，其余間隔不小于1.5d，氣溫較低時，應適當延長間隔時間。
5.細石砼、水泥砂漿拌好后應在初凝前用完，凡結硬砼、砂漿在加水后使用，其和易性、保水性差且硬化后收縮性大，粘結強度低，因此不得繼續使用。
6.抹灰各層灑水養護：為消除泰柏板表面裂縫，水泥砂漿終凝后灑水養護顯得尤為重要，特別時面層養護時間不小于7d.要求設專人定時養護，每天養護次數不少于4次。養護方法采用噴霧器噴水保濕養護。
7.每堵泰柏板墻兩面的抹灰間隔時間不少于24h.
8.按業主要求內門不安裝門框，抹灰時按圖紙洞口尺寸抹成凈口，另外室內墻面、門洞口陽角采用1：2水泥砂漿做暗護角，高度不低于2m，每側寬度不小于50mm.
  |
